INTRODUÇÃO

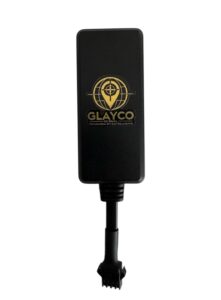

Dispositivo de rastreamento baseado na tecnologia GPS e GSM/GPRS, projetado para garantir a segurança do seu veículo. O módulo fornece a localização a partir de satélites e transmite os dados para a plataforma da GLAYCO. Para ajudá-lo na instalação do seu novo equipamento, preparamos este guia rápido de instalação com algumas informações técnicas relevantes.

RECOMENDAÇÕES

A instalação do equipamento deve ser feita por profissional técnico devidamente capacitado e munido dos equipamentos de segurança obrigatórios. Antes de iniciar a instalação, certifique-se de que as condições elétricas do veículo estão em perfeito estado de funcionamento.

ATENÇÃO!

A GLAYCO RASTREAMENTO não é responsável pela instalação elétrica nos veículos.Cada cliente deve observar as normas de segurança padrão.

É de fundamental importância registrar corretamente o código de identificação do rastreador IMEI e a placa do veículo ao qual o equipamento foi instalado para posterior vinculação na plataforma online.

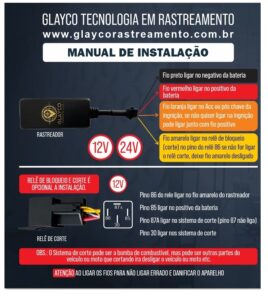

Diagrama de cabo de conexão

O J16 mini possui um chicote de instalação composto com 4 fios.

•Fio Vermelho (Positivo)


•Fio Preto (Negativo)


•Fio Laranja (Pós-Chave) – Conecte ao positivo pós-chave (ignição ACC) caso não queira ligar no pós chave ligar ele junto com fio positivo.


•Fio Amarelo (Relé de corte) – Conecte ao polo da bobina do relé (86), o outro polo da bobina do rele (85) conecte a um terminal positivo, Ligue os polos (30) e (87a) em série com a bomba de combustível, caso nao for ligar o sistema de corte deixe este fio amarelo desligado.

O fio laranja serve para enviar um alerta de mensagem ao aplicativo do celular e a plataforma quando veiculo estiver com a ingnição ligada ou desligada, por isso é recomendado ligar no ACC pós chave .

Acesse nosso canal no Youtube clic aqui glaycorastreamento, veja os videos de instalação.

E-mail para suporte: suporte@glaycorastreamento.com.br
